全國(guó)免費(fèi)咨詢(xún)電話(huà)：400-811-7869
為深入了解運(yùn)行中高效生物質(zhì)顆粒機(jī)顆粒濃度及成型率相關(guān)因素及變化，我們需要對(duì)其相關(guān)因素進(jìn)行試驗(yàn)與分析，經(jīng)總結(jié)可知這些因素主要包括混合原料含水率、壓縮比、原料粒度三方面。那么相應(yīng)的實(shí)驗(yàn)分析有：
1、混合原料含水率對(duì)顆粒濃度和成型率影響。

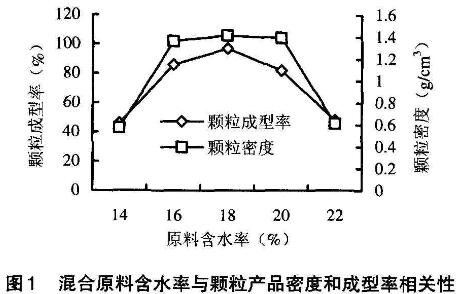

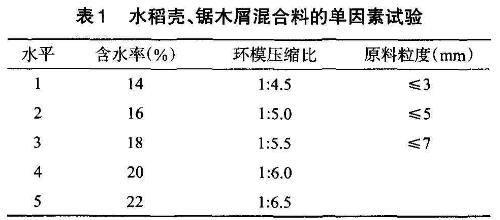

取環(huán)模壓縮比為1:1.5，原料粒度小于7mm物料，測(cè)試含水率變化對(duì)顆粒密度及成型率影響，從下表1可看出，混合原料含水率對(duì)顆粒產(chǎn)品密度和成型率影響較大，并呈現(xiàn)一定的規(guī)律。在原料含水率為14%時(shí)，物料成型率較低，顆粒密度也較��；原料含水率達(dá)到18%時(shí)，出現(xiàn)了峰值，之后隨原料含水率的增加，密度和成型率變�。辉虾蔬_(dá)到22%時(shí)，成型率低于50%，密度也變小。
2、環(huán)模壓縮比對(duì)顆粒產(chǎn)品粒度及成型率影響。
取含水率為18%，粒度小于7mm混合料進(jìn)行試驗(yàn)，調(diào)整環(huán)模壓縮比對(duì)顆粒密度及成型率影響，如下圖1，環(huán)模壓縮比對(duì)顆粒產(chǎn)品密度和成型率影響較明顯；壓縮比為1:4.5時(shí)，成型率和顆粒密度較小；壓縮比達(dá)到1:5.5時(shí)成型率出現(xiàn)峰值，顆粒密度也接近較高水平；之后隨著環(huán)模壓縮比增大，其產(chǎn)品成型率反而逐步減小，顆粒密度則變化不明顯。
3、原料粒度對(duì)顆粒產(chǎn)品密度及成型率影響

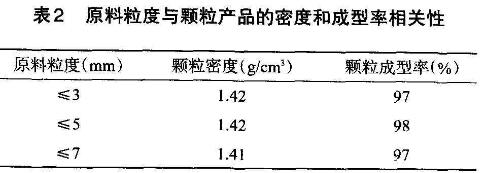

取含水率為18%，環(huán)模壓縮比為1:5.5時(shí)，測(cè)試原料粒度變化對(duì)顆粒密度和成型率的影響。由下表2可知，原料粒度對(duì)顆粒產(chǎn)品密度和成型率的影響不明顯，也無(wú)明顯規(guī)律和峰值。
以上信息由http://shibujo.com整理提供，詳細(xì)的有關(guān)高效生物質(zhì)顆粒機(jī)顆粒濃度及成型率相關(guān)因素對(duì)其運(yùn)行效率所產(chǎn)生的影響請(qǐng)關(guān)注下回分解。
